donderdag 22 december 2011
Prototype
Het prototype is op een schaal van 1/3 gemaakt. De figuren zelfs zijn volledig uit PU-schuim gemaakt. De stokjes zijn uit hout. Bij de echte materialen kunnen deze ook uit hout (of kunststof) zijn.
De cilinder heb ik gans uitgewerkt en ook heb ik er nog enkele andere vormen bij gemaakt ter verduidelijking van mijn ontwerp.
Zoals je ziet kan je er ook een touw in steken om makkelijker naar boven te kruipen.
De cilinder heb ik gans uitgewerkt en ook heb ik er nog enkele andere vormen bij gemaakt ter verduidelijking van mijn ontwerp.
productie
Mijn product zou eigenlijk het best geproduceerd worden door middel van centrifugaal gieten.
Dan kan je de ribben als inserts er op voorhand insteken en vervolgens de volledige vorm gieten.
Aangezien IPS dergelijke machines niet heeft, zal mijn product via high pressure spuitgieten worden gedaan. Aangezien het om een stuk gaat met dunnen wanden en ongeveer 50x50cm lijkt mij dit de beste oplossing. Omdat de oppervlakte vrij groot is, zijn er minstens 2 aanspuitpunten aan zowel het deksel als de onderkant.
De rode punten geven aan waar zich de aanspuitpunten bevinden. Hier zitten de aanspuitpunten aan de binnenkant van het product omwille van esthetische redenen.
Hier zitten de aanspuitpunten ook van onder waardoor je deze meestal niet zal opmerken.
De middelste buis waar later het touw door gaat zou ik als insert in de matrijs steken omdat een lange, holle buis niet eenvoudig is om te spuiten.
De twee delen worden aan elkaar gelast omdat het twee grote oppervlakten zijn en dit is een stevige en eenvoudige verbinding.
De gaten worden achteraf geboord door middel van een cnc gestuurde boor of een kolomboormachine. Er zijn enkele mallen waardoor je zo eenvoudig verschillende gaten op verschillende plaatsen kan boren.
Dan kan je de ribben als inserts er op voorhand insteken en vervolgens de volledige vorm gieten.
Aangezien IPS dergelijke machines niet heeft, zal mijn product via high pressure spuitgieten worden gedaan. Aangezien het om een stuk gaat met dunnen wanden en ongeveer 50x50cm lijkt mij dit de beste oplossing. Omdat de oppervlakte vrij groot is, zijn er minstens 2 aanspuitpunten aan zowel het deksel als de onderkant.
Hier zitten de aanspuitpunten ook van onder waardoor je deze meestal niet zal opmerken.
De middelste buis waar later het touw door gaat zou ik als insert in de matrijs steken omdat een lange, holle buis niet eenvoudig is om te spuiten.
De twee delen worden aan elkaar gelast omdat het twee grote oppervlakten zijn en dit is een stevige en eenvoudige verbinding.
dinsdag 20 december 2011
Verbetering
Na wat verder werken kwam ik tot de conclusie dat ik enkele plaatsen had die moeilijk te spuiten waren of waar er heel veel vol materiaal ging in zitten. Ik heb men ontwerp dus verandert.
Ik ga mijn cilinder horizontaal doorsnijden. Daardoor moet ik wel veel meer rekening houden met ontvorming. Ik heb nu een deksel dat er op gaat gelast worden.
Hier zie je het deksel dat er op gelast gaat worden.
In het midden hebben we het gat waar het touw gaat door komen.
Hier zijn ook alle afrondingen 20mm.
Hier zie je het onderste deel. Zoals je ziet loopt het een beetje conisch om makkelijker te ontvormen. De dikte van de wand en ribben is 5mm.
Er komen horizontaal nog gaten in (niet door het center) voor de palen enzo in te steken.
Alle afrondingen zijn met een straal van 20mm
Omdat er na het boren van de gaten allemaal vuil en water tussen de ribben kon komen ging ik eerst nog een extra buis in de gaten steken zodat alles mooi afgesloten was.
Aangezien dit weer een meerkost is en een extra montagestap heb ik dit toch niet meer gebruikt en gewoon in elk compartiment onderaan een gat geboord. Daardoor kan het water en vuil er makkelijk uit en hebben we geen extra kost.
Dit is de buis die dan in de gaten ging passen.
Ik ga mijn cilinder horizontaal doorsnijden. Daardoor moet ik wel veel meer rekening houden met ontvorming. Ik heb nu een deksel dat er op gaat gelast worden.
Hier zie je het deksel dat er op gelast gaat worden.In het midden hebben we het gat waar het touw gaat door komen.
Hier zijn ook alle afrondingen 20mm.
Er komen horizontaal nog gaten in (niet door het center) voor de palen enzo in te steken.
Alle afrondingen zijn met een straal van 20mm
Omdat er na het boren van de gaten allemaal vuil en water tussen de ribben kon komen ging ik eerst nog een extra buis in de gaten steken zodat alles mooi afgesloten was.
Aangezien dit weer een meerkost is en een extra montagestap heb ik dit toch niet meer gebruikt en gewoon in elk compartiment onderaan een gat geboord. Daardoor kan het water en vuil er makkelijk uit en hebben we geen extra kost.
Dit is de buis die dan in de gaten ging passen.
donderdag 15 december 2011
Ontwerp
Na de presentatie van Geoffrey van IPS weten we nu welke productie techniek we kunnen gebruiken en hoe we alles gaan kunnen realiseren. Ik ga mijn ontwerp moeten vereenvoudigen omdat ik rekening moet houden met de productiekost, versteviging en ontvorming. Ik ga slechts één vorm uitwerken maar je kan er eigenlijk nog veel meer maken zoals driehoeken, vierhoeken, holle dingen enz... De andere vormen kunnen ook op het touw gezet worden en zo kan je een heel originele klimpaal maken.
De objecten hangen dus aan een touw in de boom (of kunnen ook ergens anders aan hangen). Vervolgens steekt een begeleider of iemand anders de gewenste figuren op het touw. Onderaan wordt er een knoop in gelegd om het afschuiven van de blokken te voorkomen.
In de gaten kunnen vervolgens staven, klimblokken lussen en adere dingen worden ingestoken. Hoe meer dingen je in de gaten stopt, des te makkelijker je er kan opklimmen.

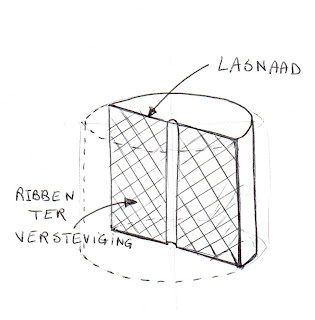

- Hier heb je een cilinder die in twee delen gespoten zou worden. Achteraf worden ze dan aan elkaar gelast. Ook worden er gaten in geboord om klimblokken, staven of andere dingen in te steken.
dinsdag 6 december 2011
Gekozen concept
Tree toys
Ik ga dus tree toys maken. Wat vaak voorkomt bij het spelen in een boom is dat je er niet zo makkelijk in kan of op niet zo'n veilige manier. Ik wil een soort van platform maken met een ladder aan. Die ga je zelf kunnen bouwen in stukken. Je gaat het zodanig moeten bouwen dat alles in evenwicht is. Samen ga je het moeten bouwen en dan kan je zo in de boom klimmen of van tak naar tak gaan.
hier zie je mijn eerste ideeën en enkele verbindings technieken.
Ik ga dus tree toys maken. Wat vaak voorkomt bij het spelen in een boom is dat je er niet zo makkelijk in kan of op niet zo'n veilige manier. Ik wil een soort van platform maken met een ladder aan. Die ga je zelf kunnen bouwen in stukken. Je gaat het zodanig moeten bouwen dat alles in evenwicht is. Samen ga je het moeten bouwen en dan kan je zo in de boom klimmen of van tak naar tak gaan.
hier zie je mijn eerste ideeën en enkele verbindings technieken.
Inspiratien
Ik dacht aan mikado omdat ik misschien een constructie met palen kan maken die je zodanig opstand dat alles vast zit.
Ook stellingen zijn leuke inspiratie. De verbindingen zijn snel en goed ontworpen. Het vakwerk is ook mooi om te zien.
Iets met verschillende vormen dat vast hangt met een touw, onder spanning staat of in evenwicht is vindt wel inspirerend.
donderdag 1 december 2011
Analyse en eisepakket
Plaats:
Ik wil men ontwerp graag zo mobiel mogelijk maken zodat je het makkelijk naar je locatie kan brengen en dat je een grote keuze hebt waar je het kan opstellen. Elke plaats met een stevige boom en tak eraan of twee bomen die niet te ver van elkaar staan is geschikt. Dit kan dus ook in de het stad zijn.
Opbouw:
Een kruip/klim box die je zelf kan bouwen (voor de iets oudere kinderen of begeleider) zou ik graag maken. Ik zou graag modulair te werk gaan zodat je makkelijk kan uitbreiden, het moeilijker/gewaagder kan maken of als je met een grotere groep bent, dat je iedereen kan laten spelen. Het zou opgebouwd zijn uit verschillende stukken (groot en klein) die samen een geheel vormen.
Begeleiding:
Ik denk dat het het veiligste is om altijd een begeleider in de buurt te hebben bij kleinere kinderen of kinderen die al wat meer verantwoordelijkheid hebben er op te laten. Dit omdat het speeltuig ofwel in de boom of aan een kabel gaat hangen. Ook de opbouw van de box is niet voor de kleinste.
Ik wil men ontwerp graag zo mobiel mogelijk maken zodat je het makkelijk naar je locatie kan brengen en dat je een grote keuze hebt waar je het kan opstellen. Elke plaats met een stevige boom en tak eraan of twee bomen die niet te ver van elkaar staan is geschikt. Dit kan dus ook in de het stad zijn.
Opbouw:
Een kruip/klim box die je zelf kan bouwen (voor de iets oudere kinderen of begeleider) zou ik graag maken. Ik zou graag modulair te werk gaan zodat je makkelijk kan uitbreiden, het moeilijker/gewaagder kan maken of als je met een grotere groep bent, dat je iedereen kan laten spelen. Het zou opgebouwd zijn uit verschillende stukken (groot en klein) die samen een geheel vormen.
Begeleiding:
Ik denk dat het het veiligste is om altijd een begeleider in de buurt te hebben bij kleinere kinderen of kinderen die al wat meer verantwoordelijkheid hebben er op te laten. Dit omdat het speeltuig ofwel in de boom of aan een kabel gaat hangen. Ook de opbouw van de box is niet voor de kleinste.
